【經濟型】小徑滾珠軸承 兩側密封式
標準價格:◆◆11元-23元/個◆◆
※經濟型商品無對應RoHS。
實現了超低價格的同時，也滿足了行業振動等級Z1的要求
型號
商品篩選結果為1件時，會顯示商品型號。
本頁所標註的為參考用的標準出貨日。確切的預定到貨日請以訂購完成通知書的資訊為準。
kgf＝N×0.101972
・採用行業標準軸承鋼材質，表面硬度高，耐磨損。
・產品的振動等級達到Z1以上
・這種軸承除開放式外，還有加鋼板防塵蓋的軸承和接觸式橡膠密封圈軸承以及非接觸式橡膠密封圈的軸承，或者在外圈外徑上帶有止動環的軸承。
・帶防塵蓋或密封圈式的球軸承，封入了適量的潤滑油脂。深溝滾珠軸承一般採用鋼板沖壓保持架，摩擦力矩小，精度等級為0級。

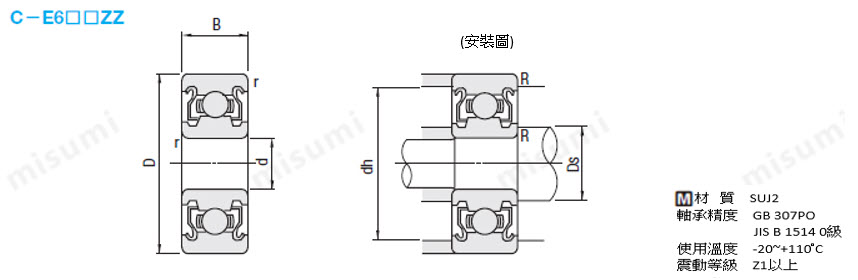

尺寸圖
小徑滾珠軸承 兩側密封式的產品尺寸圖及安裝圖示意圖
規格表
| 型式 | d | D | B | r (min.) |  經濟型商品確認的要點基本額定荷重 | 容許轉速 rpm (參考) | 安裝尺寸 | 重量 (g) (參考) | |||
| Ds (min.) | dh (max.) | R (max.) | |||||||||
| Cr(動)N | Cor(靜)N | ||||||||||
| C－E682ZZ | 2 | 5 | 2.3 | 0.08 | 146 | 52 | 53000 | 2.7 | 3.9 | 0.08 | 0.17 |
| C－E692ZZ | 6 | 3 | 0.15 | 270 | 90 | 3 | 4.8 | 0.15 | 0.38 | ||
| C－E673ZZ | 3 | 6 | 2.5 | 0.1 | 146 | 52 | 50000 | 3.6 | 5.4 | 0.08 | 0.2 |
| C－E683ZZ | 7 | 3 | 0.1 | 273 | 91 | 44000 | 3.9 | 5.8 | 0.1 | 0.45 | |
| C－E693ZZ | 8 | 4 | 0.15 | 392 | 125 | 42000 | 4.2 | 6.8 | 0.15 | 0.83 | |
| C－E603ZZ | 9 | 5 | 0.15 | 400 | 132 | 39000 | 7.8 | 1.45 | |||
| C－E623ZZ | 10 | 4 | 441 | 153 | 35000 | 8.8 | 1.66 | ||||
| C－E674ZZ | 4 | 7 | 2.5 | 0.1 | 155 | 62 | 42000 | 4.6 | 6.4 | 0.08 | 0.29 |
| C－E684ZZ | 9 | 4 | 0.1 | 448 | 157 | 39000 | 5 | 7.8 | 0.1 | 1.01 | |
| C－E694ZZ | 11 | 0.15 | 501 | 193 | 34000 | 5.2 | 9.8 | 0.15 | 1.75 | ||
| C－E604ZZ | 12 | 0.2 | 670 | 245 | 5.6 | 10.4 | 0.2 | 2.29 | |||
| C－E624ZZ | 13 | 5 | 910 | 340 | 28000 | 11.4 | 3.04 | ||||
| C－E634ZZ | 16 | 0.3 | 938 | 366 | 25000 | 6 | 14 | 0.3 | 5.21 | ||
| C－E675ZZ | 5 | 8 | 2.5 | 0.1 | 153 | 92 | 22000 | 5.8 | 7.4 | 0.1 | 0.34 |
| C－E685ZZ | 11 | 5 | 0.15 | 501 | 197 | 32000 | 6.2 | 9.8 | 0.2 | 1.96 | |
| C－E695ZZ | 13 | 4 | 0.2 | 756 | 301 | 30000 | 6.6 | 11.4 | 2.5 | ||
| C－E605ZZ | 14 | 5 | 931 | 354 | 28000 | 12.4 | 3.48 | ||||
| C－E625ZZ | 16 | 0.3 | 1211 | 469 | 25000 | 7 | 14 | 0.3 | 4.86 | ||
| C－E635ZZ | 19 | 6 | 1635 | 627 | 22000 | 17 | 8.34 | ||||
| C－E676ZZ | 6 | 10 | 3 | 0.1 | 347 | 153 | 32000 | 7.04 | 9.3 | 0.1 | 0.68 |
| C－E686ZZ | 13 | 5 | 0.15 | 756 | 308 | 28000 | 7 | 11.8 | 0.2 | 2.69 | |
| C－E696ZZ | 15 | 0.2 | 945 | 371 | 7.6 | 13.4 | 3.72 | ||||
| C－E606ZZ | 17 | 6 | 0.3 | 1533 | 585 | 27000 | 8 | 15 | 0.3 | 6.08 | |
| C－E626ZZ | 19 | 1638 | 620 | 22000 | 17 | 7.94 | |||||
| C－E678ZZ | 8 | 12 | 3.5 | 0.1 | 380 | 192 | 28000 | 9.05 | 11.33 | 0.1 | 0.97 |
| C－E688ZZ | 16 | 5 | 0.2 | 1127 | 497 | 25000 | 9.6 | 14.4 | 0.2 | 4.02 | |
| C－E698ZZ | 19 | 6 | 0.3 | 1393 | 606 | 10 | 17 | 0.3 | 7.18 | ||
| C－E608ZZ | 22 | 7 | 2345 | 980 | 24000 | 20 | 12 | ||||
| C－E628ZZ | 24 | 8 | 2800 | 1113 | 20000 | 22 | 17 | ||||
| C－E638ZZ | 28 | 9 | 3194 | 1388 | 26 | 30.3 | |||||
kgf＝N×0.101972
產品概述
・適用於輕荷重、中低轉速、中精度旋轉的產品、實現了超低價格。・採用行業標準軸承鋼材質，表面硬度高，耐磨損。
・產品的振動等級達到Z1以上
產品特點
・位於內，外圈上的溝道，其介面半徑略大於球半徑呈圓弧形。主要可承受徑向載荷。・這種軸承除開放式外，還有加鋼板防塵蓋的軸承和接觸式橡膠密封圈軸承以及非接觸式橡膠密封圈的軸承，或者在外圈外徑上帶有止動環的軸承。
・帶防塵蓋或密封圈式的球軸承，封入了適量的潤滑油脂。深溝滾珠軸承一般採用鋼板沖壓保持架，摩擦力矩小，精度等級為0級。
注意事項
軸、軸承座在精度不好的情況下，軸承受其影響，不能發揮其應有性能，比如：與軸承安裝部位的精度不好，會引起內、外圈相對傾斜。此時除軸承荷重之外，會額外增加邊緣應力集中荷重(Edge Load)，將會縮短軸承疲勞壽命，更嚴重的還會導致保持架破損，咬粘等損傷。
請使用以下專用安裝工具進行安裝及拆卸
請使用以下專用安裝工具進行安裝及拆卸
3D預覽型號
尚未指定完整型號，因此無法執行CAD檔案下載及3D預覽
- ※ 欲執行CAD檔案下載及3D預覽時，需指定完整型號。
- 請於左側「篩選規格・尺寸」確認完整型號，然後執行CAD檔案下載及3D預覽。
Loading...
| 型號 | 數量折扣 | 標準 出貨日 | 內徑 d (φ) | 外徑 D (φ) | 寬度 B(或是 T) (mm) | 基本額定荷重 Cr(動) (N) | 容許轉數 (rpm) | 基本額定荷重 Cor(静) (N) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| 當日可能 | 3 | 9 | 5 | 400 | 8000 | 132 | 1.45 | ||
| 當日可能 | 4 | 12 | 4 | 670 | 8000 | 245 | 2.29 | ||
| 當日可能 | 5 | 14 | 5 | 1330 | 28000 | 505 | 3.48 | ||
| 當日可能 | 6 | 17 | 6 | 2190 | 27000 | 835 | 6.08 | ||
| 當日可能 | 8 | 22 | 7 | 3350 | 24000 | 1400 | 12 | ||
| 當日可能 | 3 | 10 | 4 | 630 | 35000 | 218 | 1.66 | ||
| 當日可能 | 4 | 13 | 5 | 1300 | 28000 | 485 | 3.04 | ||
| 當日可能 | 5 | 16 | 5 | 1730 | 25000 | 670 | 4.86 | ||
| 當日可能 | 6 | 19 | 6 | 2340 | 22000 | 885 | 7.94 | ||
| 當日可能 | 8 | 24 | 8 | 4000 | 20000 | 1590 | 17 | ||
| 當日可能 | 4 | 16 | 5 | 938 | 8000 | 366 | 5.21 | ||
| 當日可能 | 5 | 19 | 6 | 1635 | 8000 | 627 | 8.34 | ||
| 當日可能 | 8 | 28 | 9 | 3194 | 8000 | 1388 | 30.3 | ||
| 當日可能 | 3 | 6 | 2.5 | 208 | 50000 | 74 | 0.2 | ||
| 當日可能 | 4 | 7 | 2.5 | 222 | 42000 | 88 | 0.29 | ||
| 當日可能 | 5 | 8 | 2.5 | 218 | 37000 | 131 | 0.34 | ||
| 當日可能 | 6 | 10 | 3 | 495 | 32000 | 218 | 0.68 | ||
| 當日可能 | 8 | 12 | 3.5 | 543 | 28000 | 274 | 0.97 | ||
| 當日可能 | 2 | 5 | 2.3 | 146 | 53000 | 52 | 0.17 | ||
| 當日可能 | 3 | 7 | 3 | 390 | 44000 | 130 | 0.45 | ||
| 當日可能 | 4 | 9 | 4 | 640 | 39000 | 224 | 1.01 | ||
| 當日可能 | 5 | 11 | 5 | 715 | 32000 | 281 | 1.96 | ||
| 當日可能 | 6 | 13 | 5 | 1080 | 28000 | 440 | 2.69 | ||
| 當日可能 | 8 | 16 | 5 | 1610 | 25000 | 710 | 4.02 | ||
| 當日可能 | 2 | 6 | 3 | 270 | 53000 | 90 | 0.38 | ||
| 當日可能 | 3 | 8 | 4 | 560 | 42000 | 179 | 0.83 | ||
| 當日可能 | 4 | 11 | 4 | 715 | 34000 | 276 | 1.75 | ||
| 當日可能 | 5 | 13 | 4 | 1080 | 30000 | 430 | 2.5 | ||
| 當日可能 | 6 | 15 | 5 | 1350 | 28000 | 530 | 3.72 | ||
| 當日可能 | 8 | 19 | 6 | 1990 | 25000 | 865 | 7.18 |
Loading...
基本資訊
| 軸承環形狀 | 滾珠 | 內外輪材質 | 鋼 | 密封材料・形狀 | 雙蓋式 |
|---|---|---|---|---|---|
| 外輪型式 | 平面 | 精密度(JIS) | 等級0 | 規格・環境 | 標準 / 防塵 |
| 荷重方向 | 徑向 | 軸承環列數 | 單列 | 尺寸規格 | 公制系列 |
| 滾動體材質 | 鋼 |
篩選規格・尺寸
-
內徑 d(φ)
-
外徑 D(φ)
-
寬度 B(或是 T)(mm)
-
基本額定荷重 Cr(動)(N)
-
類型
- C-E6□□ZZ
-
CAD檔案
- 2D
- 3D
用出貨日篩選
-
- 全選
- 當日可能
可指定追加工
- 因有部分型號的規格・尺寸無法完全顯示，詳細資訊請參照 廠牌產品型錄 。
常見問題 ( FAQ )
- 質問: 滾珠軸承與滾子軸承的區別?
- 回答: 滾珠軸承與滾道接觸為點接觸,受力時接觸面為橢圓形。因為是點接觸，所以阻力小，滾珠軸承適合於低扭力、高轉速的應用條件。他們亦有低噪音的特性.滾珠軸承負荷能力低但可承受徑向及軸向的負荷。滾子軸承與滾道接觸為線接觸,受力時接觸面是方形。因為是線接觸，滾子軸承的扭力是高於滾珠軸承，剛性較高。滾子軸承的負荷能力較高，圓柱滾子軸承有擋邊可以承受輕微的軸向負荷。
- 質問: 軸承按滾動體形狀分類有哪些？
- 回答: 滾動軸承按滾動體形狀分類主要分為:滾珠軸承和滾子軸承兩大類。其中,滾珠軸承分為:深溝滾珠軸承、角接觸滾珠軸承、向心推力滾珠軸承。滾子軸承分為:圓柱滾子軸承、滾針軸承、圓錐滾子軸承、自動調心滾子軸承。
- 質問: 軸承按負載方向分類有哪些？
- 回答: 軸承按負載方向分類主要分為:向心軸承和推力軸承。其中,向心軸承分為:向心推力滾珠軸承和向心滾子軸承。推力軸承分為:推力滾珠軸承和推力滾子軸承。
- 質問: 該款軸承的振動等級達到什麼樣的標準?
- 回答: 這邊軸承的振動等級達到Z1以上
- 質問: 何謂滾動軸承的基本額定壽命？
- 回答: 滾動軸承的基本額定壽命是指，在相同條件下，十一組相同種類和規格的滾珠軸承分別旋轉時，90%的滾珠軸承不會發生剝落現象，可以旋轉的總圈數。
