【經濟型】油壓緩衝器固定型

查看此商品之常見問題 ( 2件 )

MISUMI

MiSUMi 經濟型

MISUMI

標準價格:◆◆287元-1914元/個◆◆
※經濟型商品無對應RoHS。
經濟型油壓緩衝器固定型結構簡單，普遍被使用在機構上做吸收衝擊能量。產品特點為不可調，通過改變內部溢流孔徑大小、溢流孔數量及位置來獲得不同緩衝特性。
根據衝擊速度不同可分為高速（H)、中速（M)、低速（L)，三種。按排油面積變化方式可分為單孔溢流式及多孔溢流式兩種。
<特點>
1、機構簡單，安裝容易。
2、小型化設計，空間適應性強。
3、平穩柔和的吸收能量。
4、供應商庫存豐富交貨快。

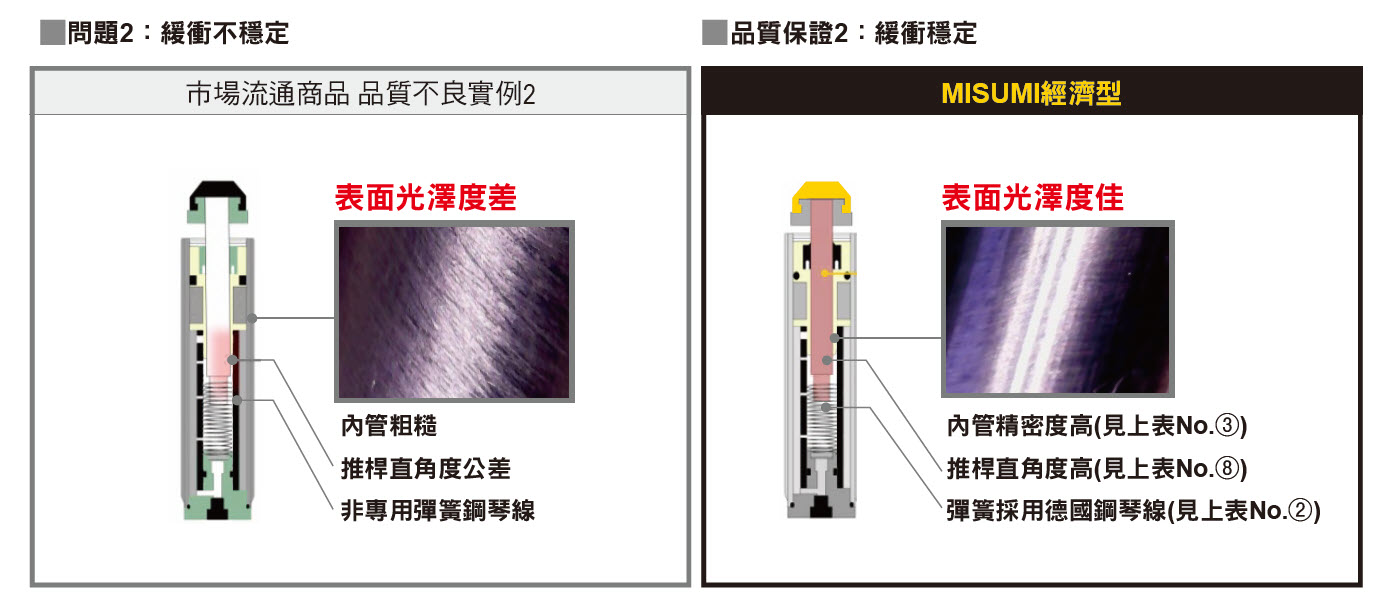

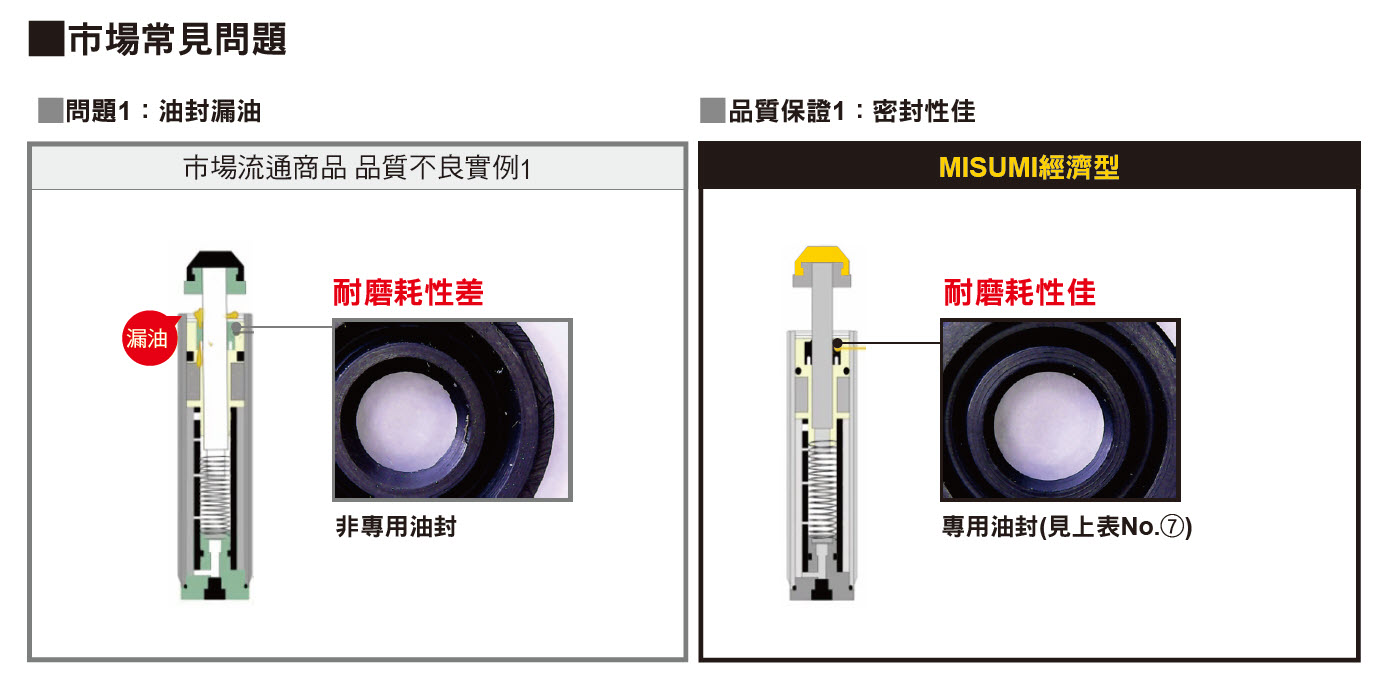

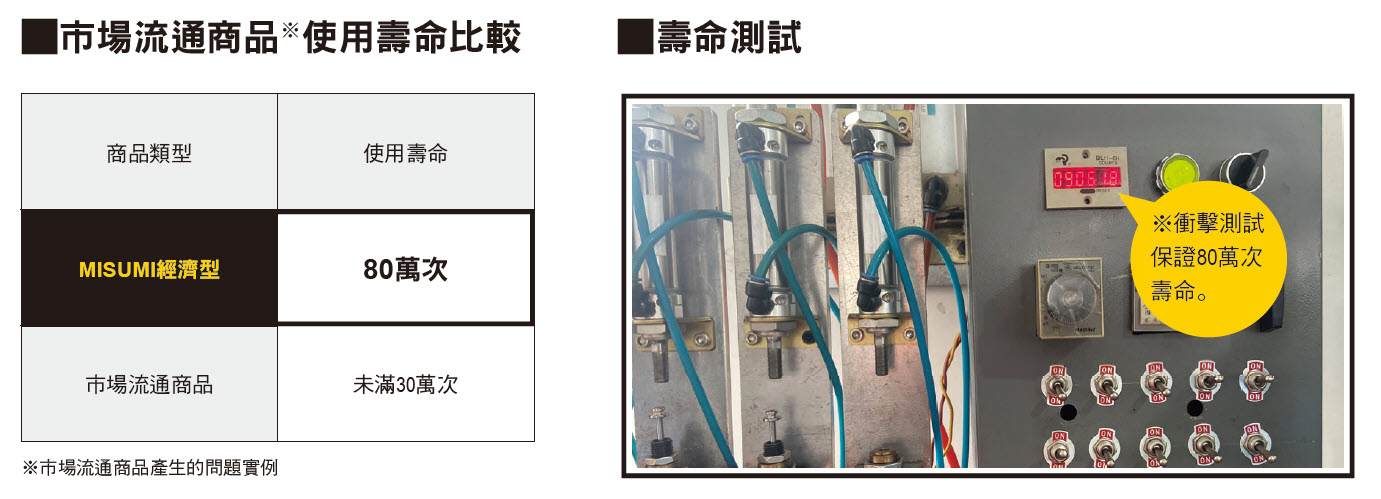

5、壽命長，參考可使用80萬次。
6、M08~M14的產品配有2枚防鬆墊圈，安裝孔不攻絲也可以有效防止鬆動。

(i)請注意

販售初期護蓋顏色為白色，後續將切換為黃色。護蓋顏色可能與商品照片不同，以實物為準，恕不另行通知。
膠墊護蓋與螺帽為特規品無單售。

型號

商品篩選結果為1件時，會顯示商品型號。

本頁所標註的為參考用的標準出貨日。確切的預定到貨日請以訂購完成通知書的資訊為準。

尺寸圖・規格表
3D預覽
型號表

尺寸圖

		防鬆墊片尺寸圖
		M04~M14尺寸緩衝器均配有2枚防鬆墊片

規格表

■油壓緩衝器規格表

型式			螺纹直徑 (M)	行程 (S)	最大吸收能量(E)		最大等效質量（ME) (kg)	最大衝擊速度 (M/S)	(L)	(L₁)	L₂	T	t	d	d1	B (兩面寬度)	防鬆墊圈
Type	No.	速度			每次 (J)	每分鐘 (J)
C－AC□□□□□ (附護蓋) C-AC□□□□□-N (無護蓋)	0404	L	M4 × 0.5	4.0	1.2	72.0	2.5	0.5	32.6 (28.6)	20.6	4.0	3.0	4.0	3.0	1.2	7.0	有
		M					1.2	1.0
		H					0.3	2.0
	0604	L	M6 × 0.75	4.0	1.8	108.0	4.0	0.5	33.6 (29.6)	21.1	4.5	3.3	4.0	4.6	1.8	8.0	有
		M					1.8	1.0
		H					0.4	2.0
	0805	L	M8×0.75	5.0	1.2	72	2.5	0.5	37.1 （32）	22.0	5.0	4.0	5.1	6.0	1.8	11	有
		M					1.2	1
		H					0.3	2
	0806	L	M8 × 1.0	6.0	2.5	120.0	6.5	0.5	50 (44)	32.0	6.0	4.0	6.0	6.6	2.9	11.0	有
		M					2.5	1.0
		H					0.6	2.0
	1005	L	M10 × 1.0	5.0	3.0	180.0	7.0	0.8	38.7 (32.7)	21.7	6.0	4.0	6.0	8.6	3.0	12.9	有
		M					3.0	1.5
		H					1.0	3.0
	1008	L	M10 × 1.0	8.0	4.0	240.0	9.0	0.8	57 (51)	37.0	6.0	4.0	6.0	8.6	3.0	12.9	有
		M					4.0	1.5
		H					2.0	3.0
	1210	L	M12 × 1.0	10.0	5.0	300.0	30.0	0.8	69.2 (60)	44.0	6.0	4.0	9.2	10.3	3.0	14.0	有
		M					10.0	1.5
		H					5.0	3.0
	1412	L	M14 × 1.5	12.0	15.0	600.0	100.0	0.8	100.2 (88.2)	70.2	6.0	5.0	12.0	12.0	4.0	19.0	有
		M					50.0	1.5
		H					8.0	3.0
	1416	L	M14×1.5	16.0	20.0	660.0	150.0	0.8	123 (111)	89.0	6.0	5.0	12.0	12.0	4.0	19.0	有
		M					70.0	1.5
		H					10.0	3.0
	2020	L	M20 × 1.5	20.0	40.0	800.0	700.0	1.0	145.8 (130)	104.0	6.0	8.0	15.8	18.0	6.0	26.0	無
		M					200.0	2.0
		H					30.0	3.5
	2030	L	M20 × 1.5	30.0	50.0	900.0	700.0	1.0	155.8 (140)	104.0	6.0	8.0	15.8	18.0	6.0	26.0	無
		M					200.0	2.0
		H					30.0	3.5
	2050	L	M20 × 1.5	50.0	60.0	1100.0	1200.0	1.0	232.8 (217)	161.0	6.0	8.0	15.8	18.0	6.0	26.0	無
		M					400.0	2.0
		H					60.0	3.5
	2525	L	M25 × 1.5	25.0	80.0	1000.0	1000.0	1.0	154.5 (136)	106.0	5.0	10.0	18.5	22.0	8.0	32.0	無
		M					600.0	2.5
		H					200.0	4.0
	2550	L	M25 × 1.5	50.0	135.0	1500.0	1680.0	1.0	239 (220.5)	100.0	70.5	10.0	18.5	22.0	8.0	32.0	無
		M					900.0	2.5
		H					200.0	4.0
	2580	L	M25 × 1.5	80.0	150.0	2000.0	1200.0	1.0	335.5 (317)	100.0	137.0	10.0	18.5	22.0	8.0	32.0	無
		M					600.0	2.5
		H					150.0	4.0
	3660	L	M36 × 1.5	60.0	250.0	2080.0	2400.0	1.0	247	149.0	13.0	15.0	25.0	35.0	10.0	46.0	無
		M					1500.0	2.5
		H					400.0	4.0
帶有( )的L尺寸表示C-AC□□□□□-N型（無護蓋）。

撞擊速度	最大衝擊速度	使用環境溫度	更換參考次数
低速用L	～1.0m/s	-5～70℃	80萬次
中速用M	～2.0m/s
高速用H	～3.5m/s

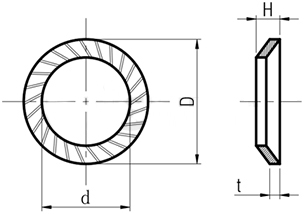

■防鬆墊片規格表

雙面齒碟形墊片
型號	D	d	t	H
M04	7.0	4.3	0.6	1.0
M06	10.0	6.4	0.7	1.2
M08	13.0	8.5	0.8	1.3
M10	16.0	10.4	1.0	1.6
M12	18.0	13.0	1.2	1.7
M14	21.2	14.6	1.5	2.0

使用油壓緩衝器的優點

1、提高生產效率：由於油壓緩衝器能使衝擊物平穩停止，因此設備可以再高頻高速下作業，提高生產效率。
2、延長機械壽命：緩衝器能將衝擊產生的能量吸收，大大減少物體對機器造成的衝擊和震動，避免機器因衝擊振動而損壞。
3、提高產品質量：緩衝器消除了衝擊物造成的震動噪音和破壞衝擊，機器設備平穩運行，產品質量得到提高。
4、大幅減小噪音，提供安靜的工作環境。
5、提高機械運轉的安全性。
經濟型油壓緩衝器固定型

產品特點

1、機構簡單，安裝容易。
2、小型化設計，空間適應性強。
3、平穩柔和的吸收能量。
4、庫存豐富交貨快。
5、壽命長，參考可使用80萬次。
6、M08~M14的產品配有2枚防鬆墊圈，安裝孔不攻絲也可以有效防止鬆動。

規格概述

■產品分為有無護蓋
C-AC***** （附護蓋型）
C-AC*****-N（無護蓋型）

■產品可按速度分為

碰撞速度型	最大衝擊速度	使用環境溫度	更換參考次數
低速用L	～1.0m/s	－5～70℃	80萬次
中速用M	～2.0m/s
高速用H	～3.5m/s

■型號說明

使用案例

使用案例圖片僅供參考

注意事項

1、安裝時不可超過規定鎖付扭矩值，詳細見下表：

螺牙外徑（mm）	M4ⅹ0.5	M6ⅹ0.75	M8ⅹ1.0	M10ⅹ1.0	M12ⅹ1.0	M14ⅹ1.5	M20ⅹ1.5	M25ⅹ1.5	M36ⅹ1.5	M42ⅹ1.5
螺母鎖付扭矩（N.m）	0.35	0.85	3.9	7.8	7.8	9.8	29.4	49	98	392

2、注意檢查頭部卡簧是否脫落。
■超負荷使用時，會造成緩衝器內管的內壓異常升高，導致頭部卡簧脫落，內部零件可能會彈出導致受傷。
■帶有頭部卡簧結構的緩衝器工作時，臉部等部位請不要靠近。

3、請注意緩衝器受撞擊護蓋破損飛濺。
■超負荷使用會造成護蓋破損飛濺，導致受傷。
■建議設置防濺射蓋板。

4、請注意偏心負載和偏心角度。
■偏心負載超過±2.5度時，會造成活塞桿彎曲，復位不良，及內部偏心摩擦，從而導致性能下降甚至產品破損。
■請對準緩衝器活塞桿中心線進行衝擊。（偏心角度大於±2.5度時，請配合使用偏角度吸收器（可偏心範圍：±10度以内）

5、使用溫度範圍
■請在規定的溫度範圍內使用緩衝器。
■在規定使用範圍外使用，會降低密封圈及蓄壓海棉壽命，導致緩衝器破損。

6、使用環境要求
■請不要在真空環境的中、高壓下使用。
■保持軸心清潔，避免切削粉末，切削液，水等附著在軸心上，否則會造成密封破損、漏油、緩衝動作不良; 緩衝器破損等。
※如果需要在切削液環境下使用，請選擇耐切削液緩衝器系列產品。

7、緩衝器內部的緩衝液會對環境造成污染，不可隨意處理，請遵循污染物處理方法進行處理。

8、為了防止緩衝器增加側向負荷，緩衝器的安裝位置支點的距離應等於或大於緩衝器行程的6倍。
並且，側面負載與緩衝器中心線成5°夾角時，吸收能量為最大。

3D預覽型號

尚未指定完整型號，因此無法執行CAD檔案下載及3D預覽

※ 欲執行CAD檔案下載及3D預覽時，需指定完整型號。
請於左側「篩選規格・尺寸」確認完整型號，然後執行CAD檔案下載及3D預覽。

下載CAD檔案

顯示件數: 30件; 45件; 60件

型號
C-AC0404H
C-AC0404H-N
C-AC0404L
C-AC0404L-N
C-AC0404M
C-AC0404M-N
C-AC0604H
C-AC0604H-N
C-AC0604L
C-AC0604L-N
C-AC0604M
C-AC0604M-N
C-AC0805H
C-AC0805H-N
C-AC0805L
C-AC0805L-N
C-AC0805M
C-AC0805M-N
C-AC0806H
C-AC0806H-N
C-AC0806L
C-AC0806L-N
C-AC0806M
C-AC0806M-N
C-AC1005H
C-AC1005H-N
C-AC1005L
C-AC1005L-N
C-AC1005M
C-AC1005M-N
C-AC1008H
C-AC1008H-N
C-AC1008L
C-AC1008L-N
C-AC1008M
C-AC1008M-N
C-AC1210H
C-AC1210H-N
C-AC1210L
C-AC1210L-N
C-AC1210M
C-AC1210M-N
C-AC1412H
C-AC1412H-N
C-AC1412L
C-AC1412L-N
C-AC1412M
C-AC1412M-N
C-AC1416H
C-AC1416H-N
C-AC1416L
C-AC1416L-N
C-AC1416M
C-AC1416M-N
C-AC2020H
C-AC2020H-N
C-AC2020L
C-AC2020L-N
C-AC2020M
C-AC2020M-N

標準出貨日	構造	行程 (mm)	安裝螺絲No. (M)	最大吸收能量 (J)	油孔形式	本體材質	最大衝擊速度 (m/s)	全長 (mm)	等效質量 (kgf)	最大吸收能量(每1分鐘) (J/min)	安裝螺牙公稱【M】	緩衝護蓋	備註
當日可能	-	4	M4	1.2	單孔油孔構造	[鋼] 12L14	2	32.6	0.3	72	-	有	-
當日可能	-	4	M4	1.2	單孔油孔構造	[鋼] 12L14	2	28.6	0.3	72	-	無	-
當日可能	-	4	M4	1.2	單孔油孔構造	[鋼] 12L14	0.5	32.6	2.5	72	-	有	-
當日可能	-	4	M4	1.2	單孔油孔構造	[鋼] 12L14	0.5	28.6	2.5	72	-	無	-
當日可能	-	4	M4	1.2	單孔油孔構造	[鋼] 12L14	1	32.6	1.2	72	-	有	-
當日可能	-	4	M4	1.2	單孔油孔構造	[鋼] 12L14	1	28.6	1.2	72	-	無	-
當日可能	-	4	M6	1.8	單孔油孔構造	[鋼] 12L14	2	33.6	0.4	108	-	有	-
當日可能	-	4	M6	1.8	單孔油孔構造	[鋼] 12L14	2	29.6	0.4	108	-	無	-
當日可能	-	4	M6	1.8	單孔油孔構造	[鋼] 12L14	0.5	33.6	4	108	-	有	-
當日可能	-	4	M6	1.8	單孔油孔構造	[鋼] 12L14	0.5	29.6	4	108	-	無	-
當日可能	-	4	M6	1.8	單孔油孔構造	[鋼] 12L14	1	33.6	1.8	108	-	有	-
當日可能	-	4	M6	1.8	單孔油孔構造	[鋼] 12L14	1	29.6	1.8	108	-	無	-
當日可能	固定式	5	-	1.2	-	-	-	-	-	-	8	有	H（高速）
當日可能	-	5	-	1.2	-	-	-	-	-	-	8	無	H（高速）
當日可能	固定式	5	-	1.2	-	-	-	-	-	-	8	有	L（低速）
當日可能	-	5	-	1.2	-	-	-	-	-	-	8	無	L（低速）
當日可能	固定式	5	-	1.2	-	-	-	-	-	-	8	有	M（中速）
當日可能	-	5	-	1.2	-	-	-	-	-	-	8	無	M（中速）
當日可能	-	6	M8	2.5	單孔油孔構造	[鋼] 12L14	2	50	0.6	120	-	有	-
當日可能	-	6	M8	2.5	單孔油孔構造	[鋼] 12L14	2	44	0.6	120	-	無	-
當日可能	-	6	M8	2.5	單孔油孔構造	[鋼] 12L14	0.5	50	6.5	120	-	有	-
當日可能	-	6	M8	2.5	單孔油孔構造	[鋼] 12L14	0.5	44	6.5	120	-	無	-
當日可能	-	6	M8	2.5	單孔油孔構造	[鋼] 12L14	1	50	2.5	120	-	有	-
當日可能	-	6	M8	2.5	單孔油孔構造	[鋼] 12L14	1	44	2.5	120	-	無	-
當日可能	-	5	M10	3	單孔油孔構造	[鋼] 12L14	3	38.7	1	180	-	有	-
當日可能	-	5	M10	3	單孔油孔構造	[鋼] 12L14	3	32.7	1	180	-	無	-
當日可能	-	5	M10	3	單孔油孔構造	[鋼] 12L14	0.8	38.7	7	180	-	有	-
當日可能	-	5	M10	3	單孔油孔構造	[鋼] 12L14	0.8	32.7	7	180	-	無	-
當日可能	-	5	M10	3	單孔油孔構造	[鋼] 12L14	1.5	38.7	3	180	-	有	-
當日可能	-	5	M10	3	單孔油孔構造	[鋼] 12L14	1.5	32.7	3	180	-	無	-
當日可能	-	8	M10	4	單孔油孔構造	[鋼] 12L14	3	57	2	240	-	有	-
當日可能	-	8	M10	4	單孔油孔構造	[鋼] 12L14	3	51	2	240	-	無	-
當日可能	-	8	M10	4	單孔油孔構造	[鋼] 12L14	0.8	57	9	240	-	有	-
當日可能	-	8	M10	4	單孔油孔構造	[鋼] 12L14	0.8	51	9	240	-	無	-
當日可能	-	8	M10	4	單孔油孔構造	[鋼] 12L14	1.5	57	4	240	-	有	-
當日可能	-	8	M10	4	單孔油孔構造	[鋼] 12L14	1.5	51	4	240	-	無	-
當日可能	-	10	M12	5	單孔油孔構造	[鋼] 12L14	3	69.2	5	300	-	有	-
當日可能	-	10	M12	5	單孔油孔構造	[鋼] 12L14	3	60	5	300	-	無	-
當日可能	-	10	M12	5	單孔油孔構造	[鋼] 12L14	0.8	69.2	30	300	-	有	-
當日可能	-	10	M12	5	單孔油孔構造	[鋼] 12L14	0.8	60	30	300	-	無	-
當日可能	-	10	M12	5	單孔油孔構造	[鋼] 12L14	1.5	69.2	10	300	-	有	-
當日可能	-	10	M12	5	單孔油孔構造	[鋼] 12L14	1.5	60	10	300	-	無	-
當日可能	-	12	M14	15	單孔油孔構造	[鋼] STKM11A	3	100.2	8	600	-	有	-
當日可能	-	12	M14	15	單孔油孔構造	[鋼] STKM11A	3	88.2	8	600	-	無	-
當日可能	-	12	M14	15	單孔油孔構造	[鋼] STKM11A	0.8	100.2	100	600	-	有	-
當日可能	-	12	M14	15	單孔油孔構造	[鋼] STKM11A	0.8	88.2	100	600	-	無	-
當日可能	-	12	M14	15	單孔油孔構造	[鋼] STKM11A	1.5	100.2	50	600	-	有	-
當日可能	-	12	M14	15	單孔油孔構造	[鋼] STKM11A	1.5	88.2	50	600	-	無	-
當日可能	固定式	16	-	20	-	-	-	-	-	-	14	有	H（高速）
當日可能	-	16	-	20	-	-	-	-	-	-	14	無	H（高速）
當日可能	固定式	16	-	20	-	-	-	-	-	-	14	有	L（低速）
當日可能	-	16	-	20	-	-	-	-	-	-	14	無	L（低速）
當日可能	固定式	16	-	20	-	-	-	-	-	-	14	有	M（中速）
當日可能	-	16	-	20	-	-	-	-	-	-	14	無	M（中速）
當日可能	-	20	M20	40	單孔油孔構造	[鋼] STKM11A	3.5	145.8	30	800	-	有	-
4天～	-	20	M20	40	單孔油孔構造	[鋼] STKM11A	3.5	130	30	800	-	無	-
當日可能	-	20	M20	40	單孔油孔構造	[鋼] STKM11A	1	145.8	700	800	-	有	-
4天～	-	20	M20	40	單孔油孔構造	[鋼] STKM11A	1	130	700	800	-	無	-
當日可能	-	20	M20	40	單孔油孔構造	[鋼] STKM11A	2	145.8	200	800	-	有	-
4天～	-	20	M20	40	單孔油孔構造	[鋼] STKM11A	2	130	200	800	-	無	-

基本資訊

本體/相關零件	本體	使用環境	標準	使用溫度範圍(℃)	-5::70

篩選條件

93 有候補商品型號

顯示候補商品

有尚未確認的規格。

已確定型號

篩選規格・尺寸

構造
- 固定式
清除
行程(mm)
4

5

6

8

10

12

16

20

25

30

50

60

80
清除
最大吸收能量(J)
1.2

1.8

2.5

3

4

5

15

20

40

50

60

80

135

150

250
清除
油孔形式
單孔油孔構造
清除
本體材質
- 鋼
  - STKM11A
  - 12L14
清除
最大衝擊速度(m/s)
0.5

0.8

1

1.5

2

2.5

3

3.5

4
清除
全長(mm)
28.6

29.6

32.6

32.7

33.6

38.7

44

50

51

57

60

69.2

88.2

100.2

130

136

140

145.8

154.5

155.8

217

220.5

232.8

239

247

317

335.5
清除
等效質量(kgf)
0.3

0.4

0.6

1

1.2

1.8

2

2.5

3

4

5

6.5

7

8

9

10

30

50

60

100

150

200

400

600

700

900

1000

1200

1500

1680

2400
清除
最大吸收能量(每1分鐘)(J/min)
72

108

120

180

240

300

600

800

900

1000

1100

1500

2000

2080
清除
安裝螺牙公稱【M】
8

14
清除
緩衝護蓋
- 有
- 無
清除
備註
- H（高速）
- L（低速）
- M（中速）
清除
類型
- C-AC□□□□□
- C-AC□□□□□-N
清除
CAD檔案
- 2D
- 3D
清除

用出貨日篩選

全選

當日可能

4天以内

7天以内
清除

可指定追加工

因有部分型號的規格・尺寸無法完全顯示，詳細資訊請參照廠牌產品型錄。

常見問題 ( FAQ )

質問: 請問型號C-AC0806H配合的螺牙是怎樣的？: 回答: 緩衝器型號C-AC0806H，螺紋為M8,行程為6mm的產品，其中螺紋牙型為M8X1.0，請注意產品為細牙螺紋。
質問: 請問型號C-AC0806L為帶蓋產品，蓋子是螺紋連接的嗎？: 回答: 緩衝器型號C-AC0806L，蓋子為壓入型，而非螺紋連接，不能自行拆卸。
