【經濟型】平鉸鏈 鋁合金 短型
標準價格:◆◆64元-91元/個◆◆
※經濟型商品無對應RoHS。
● 表面處理為原色陽極處理。
● 商品可以運用在較小門窗上使用。
● 根據安裝門體的重量，可計算鉸鏈的承載資訊。
(i)請注意
- 經濟型產品，請訂購2個以上。
型號
商品篩選結果為1件時，會顯示商品型號。
本頁所標註的為參考用的標準出貨日。確切的預定到貨日請以訂購完成通知書的資訊為準。
尺寸圖
材質表
 材質 |  表面處理 | |
| 本體 | 襯套 | |
| 鋁合金 (A6063-T5) | 工程塑膠(POM) | 原色陽極氧化 |
規格表
| 型式 | 寬度 W | J | 安裝間距 S | T | E | R | *容許荷重 | 重量 (g) | ||
| Type | No. | kg | N | |||||||
| C-HHCSNC | 5 | 35.4 | 7.2 | 21 | 3.5 | 5.5 | 5 | 8 | 78 | 15 |
| 6 | 48 | 8 | 32 | 6 | 5.5 | 18 | ||||
| 8 | 62 | 10 | 42 | 21 | ||||||
| 8-45 | 80 | 16.5 | 47 | 4.5 | 12 | 118 | 30 | |||
*容許荷重是使用2 pcs時的數值。容許荷重計算方法
● 先確定鉸鏈使用方向，再根據安裝門體的重量與長寬，可計算鉸鏈的承載資訊：| 使用方法 | 縱向使用 | 橫向使用 | |
| A=2XB | A≠2XB | - | |
 |  |  | |
| 容許荷重計算公式 | 容許荷重=W | 容許荷重=W(B/A)*2 | 容許荷重=W |
商品特點
● 本產品長為固定型，用於狹窄區域或透明窗等需要節省鉸鏈占用空間的地方更為有效。● 商品可以運用在較小門窗上使用。
● 做工精細、品質保證

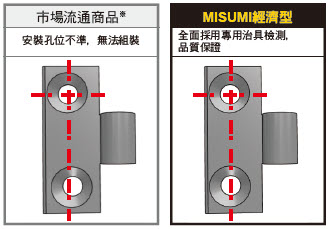

※市場流通品，為本公司從網路或實體市場隨機採購的同類產品
注意事項
● 要將鉸鏈安裝在面板等處時，建議選擇鉸鏈用螺帽。
3D預覽型號
尚未指定完整型號，因此無法執行CAD檔案下載及3D預覽
- ※ 欲執行CAD檔案下載及3D預覽時，需指定完整型號。
- 請於左側「篩選規格・尺寸」確認完整型號，然後執行CAD檔案下載及3D預覽。
Loading...
| 型號 |
|---|
| C-HHCSNC5 |
| C-HHCSNC6 |
| C-HHCSNC8 |
| C-HHCSNC8-45 |
| 型號 | 數量折扣 | 標準 出貨日 | 容許荷重 (N) | 寬度 (mm) | 安裝間距 S (mm) |
|---|---|---|---|---|---|
| 當日可能 | 78 | 35.4 | 21 | ||
| 當日可能 | 78 | 48 | 32 | ||
| 當日可能 | 78 | 62 | 42 | ||
| 當日可能 | 118 | 80 | 47 |
Loading...
實際商品組裝示意圖
使用範例
根據被固定的擠型架不同，透過容許荷重可以確定可選商品規格。
詳細可參考以下表格尋找適用的鉸鏈型號。
常用擠型架組合可從下方表格確認查找。
詳細可參考以下表格尋找適用的鉸鏈型號。
常用擠型架組合可從下方表格確認查找。
| 尺寸代表圖 | 配合擠型架種類 | 適用擠型架 | *容許荷重 | 商品型號 | 表面處理 | 安裝間距S mm | |
| KG | N | ||||||
 | 雙邊相同尺寸擠型架 | 連接20/20擠型架 | 8 | 78 | C-HHFL5 | 本色陽極 | 21 |
| C-HHBFL5 | 黑色陽極 | ||||||
| 10 | 98 | HHPSN5 | 本色陽極 | ||||
| HHPBSN5 | 黑色陽極 | ||||||
| 20 | 196 | C-HHDL5 | 本色陽極 | ||||
| C-HHBDL5 | 黑色陽極 | ||||||
| 連接30/30擠型架 | 8 | 78 | C-HHFL6 | 本色陽極 | 32 | ||
| C-HHBFL6 | 黑色陽極 | ||||||
| 10 | 98 | HHPSN6 | 本色陽極 | ||||
| HHPBSN6 | 黑色陽極 | ||||||
| 20 | 196 | C-HHDL6 | 本色陽極 | ||||
| C-HHBDL6 | 黑色陽極 | ||||||
| 連接40/40擠型架 | 8 | 78 | C-HHFL8 | 本色陽極 | 42 | ||
| C-HHBFL8 | 黑色陽極 | ||||||
| 10 | 98 | HHPSN8 | 本色陽極 | ||||
| HHPBSN8 | 黑色陽極 | ||||||
| 20 | 196 | C-HHDL8 | 本色陽極 | ||||
| C-HHBDL8 | 黑色陽極 | ||||||
| 連接45/45擠型架 | 12 | 118 | C-HHFL8-45 | 本色陽極 | 47 | ||
| C-HHBFL8-45 | 黑色陽極 | ||||||
| 15 | 147 | HHPSN8-45 | 本色陽極 | ||||
| HHPBSN8-45 | 黑色陽極 | ||||||
| 30 | 294 | C-HHDL8-45 | 本色陽極 | ||||
| C-HHBDL8-45 | 黑色陽極 | ||||||
雙邊不同尺寸擠型架 | 連接20/30擠型架 | 8 | 78 | C-HHFLS6-5 | 本色陽極 | 26.5 | |
| 10 | 98 | HHPSF6-5 | |||||
| 20 | 196 | C-HHDLS6-5 | |||||
| 連接30/40擠型架 | 8 | 78 | C-HHFLS8-5 | 31.5 | |||
| 10 | 98 | HHPSF8-5 | |||||
| 20 | 196 | C-HHDLS8-5 | |||||
| 連接20/45擠型架 | 8 | 78 | C-HHFLS845-5 | 34 | |||
| 10 | 98 | HHPSF845-5 | |||||
| 20 | 196 | C-HHDLS845-5 | |||||
| 連接20/40擠型架 | 12 | 118 | C-HHFLS8-6 | 37 | |||
| 15 | 147 | HHPSF8-6 | |||||
| 30 | 294 | C-HHDLS8-6 | |||||
| 連接30/45擠型架 | 12 | 118 | C-HHFLS845-6 | 39 | |||
| 15 | 147 | HHPSF845-6 | |||||
| 30 | 294 | C-HHDLS845-6 | |||||
基本資訊
| 本體種類 | 標準 | 平鉸鏈種類 | 方形板形 | 長度(mm) | 26 |
|---|---|---|---|---|---|
| 使用環境 | 標準 | 本體材質 | 鋁合金 | 本體表面處理 | 原色陽極處理 |
| 附加功能 | 無 | 安裝方式 | 螺牙固定 | 安裝孔種類 | 沉頭孔 |
- 因有部分型號的規格・尺寸無法完全顯示，詳細資訊請參照 廠牌產品型錄 。
常見問題 ( FAQ )
- 質問: 標準形和異形孔商品有什麽區別是什麽，使用上怎麽區分？
- 回答: 標準形的商品是左右頁面的開孔大小相同的商品，而異形孔是左右頁面開工不同，一大一小的構造。異形孔構造的用途是為了鏈接大小不同的鋁合金型材時可以靈活配合使用的。詳細描述可以參考使用案例。
- 質問: 注意事項中提到的蝶形鉸鏈用螺帽是一定必要的嗎？
- 回答: 安裝在鋁合金型材的情況下推薦的螺帽不是一定必要的，可以使用型材用的單獨小型螺帽固定，但是安裝在面板的情況下，因為一般面板都會比較薄，螺絲無法鎖緊固定，所以需要螺帽作為固定件支撐。
