可依情境選擇的工件輸送組件

MEG的「擒縱器」組件可輕鬆將連續流動的工件以等間距分離
用1個致動器讓2個滑塊動作,實現簡單控制、省配線與高耐久性。

擒縱器為您解決煩惱

在輸送中進行工件分離作業時,您是否有這樣的煩惱?

  • 煩惱1在裝載的準備作業時,希望正確分離工件
  • 煩惱2希望將連續流動的工件以等間距分離
  • 煩惱3希望消除蛇行滑槽等的阻塞

使用氣壓缸時

MEG擒縱器可解決此類煩惱!

  • 解決

    即使是零件容易纏結或彼此嵌合的情形,由於後續供應的

    零件不會施加背壓,可穩定裝載

  • 解決擒縱器以同頻率重複切換,即能以等間隔分離零件
  • 解決

    在彎曲或分支等部分,若使用擒縱器將零件個別分開輸送,

    即可順暢供應,避免阻塞

使用擒縱器時

擒縱器

擒縱器

  • ・小型尺寸即可達成正確分離動作,且耐久性卓越,可長期進行穩定分離
  • ・由2個氣壓缸構成,有助於節省空間和裝置小型化
  • ・1個電磁閥即可控制,操作簡單

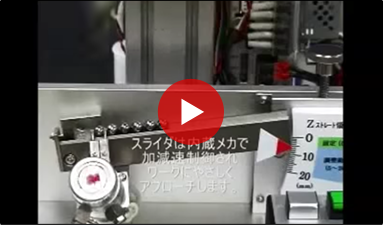

  • ・滑塊動作無衝擊,可溫柔接觸工件
  • ・附手動把手,無論是裝置啟動時的調整,或於生產現場進行位置調整和維修,皆可輕鬆完成

動作說明

重點為透過(2)與(4)的操作,讓兩個滑塊暫時停止在最靠前的位置且平行排列!
確實停止工件的流動並加以分離。

  1. (1)夾爪1前進。工件停止。
  2. (2)夾爪2前進。準備承受工件
  3. (3)夾爪1後退。夾爪2承受工件
  4. (4)夾爪1前進。擋住工件B與其後工件。
  5. (5)夾爪2後退。工件A完成分離。

使用範例

  • 在輸送帶上分離工件

    一個動作即可正確進行分離作業。

  • 於滑槽分離工件

    附把手,即使空壓OFF仍可手動調整。

  • 托板分離

    本體前後兩端裝有導件,實現高剛性

  • 托盤間距送料

    可用1個間距為單位推進托板。
    發揮巧思即可擴大用途。

  • 於取放機構進行分離

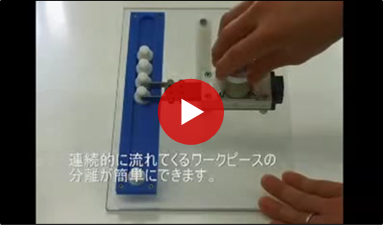

  • 手動分離的示意圖
